接触电流测试网络介绍

接触电流对人体危害和特点

当不同接触电流流经人体时，会产生四种不同的生理效应：感知、反应、摆脱和电灼伤。在这四种效应中，感知、反应和摆脱与接触电流的峰值密切相关，并且会随着频率的变化而有所不同。由于测量有效值（RMS）*为便捷，因此通常将电击电流视为正弦波进行处理。然而，峰值测量方法不仅适用于非正弦波形（在这种情况下，接触电流的峰值可能具有更重要的意义），同时也适用于正弦波形。用于测量感知、反应和摆脱电流所规定的网络是一种具备频率响应特性的加权网络，该网络能够为工频下的单一限值提供规定并作为参考基准。04

04 测量网络

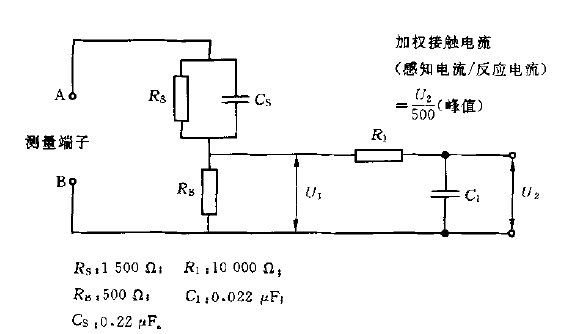

1、感知电流和反应电流(a. c), 使用图2的网络;

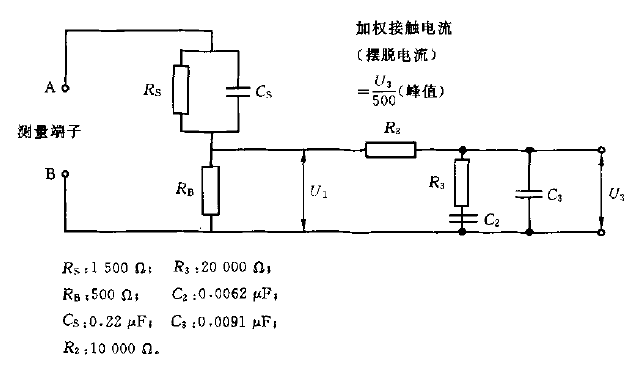

2、摆脱电流(a. c. ), 使用图3的网络;

3、电灼伤(a.c.), 使用图1的网络;

05 如何校准接触电流测试仪

由于感知、反应和摆脱接触电流的峰值与频率密切相关，并随频率变化而有所不同，因此测量网络的频率特性显得尤为重要。根据GB/T12113-2003（IEC60990：1999）附录中的L1、L2、L3表，明确列出了测量网络的频率特性要求。测量内容涵盖输入阻抗和传输阻抗、输出电压与输入电压的比值。由于设备电路中分布电容、引线电感以及电压测量装置特性的差异，这些因素会直接影响输出电压与输入电压的比值，而该比值又与输入阻抗和传输阻抗紧密相关。因此，测量精度直接反映了接触电流测试仪的整体性能水平。

表 L. 1未加权接触电流测量网络(图3)的输出电压和输入电压的比值

表 L.2 感知电流/反应电流测f网络(图4)的输出电压和输入电压的比值

表 L.3 摆脱电流测量网络(图5)的输出电压和输入电压的比值

从L2和L3表格中可以明显看出，1MHz的正弦波信号通过图2所示网络和图3所示网络时，分别衰减了1382倍和572倍。这意味着，如果输入信号为4V的正弦波，在1MHz频率下，经过图2和图3网络后，校准仪器显示的电压应分别为4V/1382=0.0029V和4V/572=0.0069V。当然，这里允许存在5%的误差范围。这种计量方法已被许多国家的计量单位广泛采用。然而，目前能够满足如此严格误差要求的接触电流测试仪极为少见。大多数接触电流测试仪仅能在0Hz至200KHz范围内实现10%以内的误差精度，但在200KHz至1MHz的频率范围内，误差显著增大，结果严重偏离IEC60990标准中L2和L3表格的要求。
